首页 » 产品中心 » 测距定位套件

UWB跟随小车套件

TC45QS_EVB

37mm*25mm
（不包含天线）

跟随小车基站或标签

TC45QS_EVB

●基于 DW1000 设计
●频段：3.5 GHz～6.5 GHz
●工作信道：2
●主控制器：STM32F103T8U6(64pin)
●供电接口：micro-USB(5.0V)/ 接线柱
●通信接口：micro-USB(5.0V)/ 串口(3.3V TTL)
●下载接口：SWD (VCC SDIO SCK GND)
●通讯距离：80m（无遮挡）

【详情】
car_uwb

23.5*40（mm）

UWB跟随小车

UWB自动跟随小车是基于UWB定位技术DS-TWR测距设计的，该系统主要由DC-DC降压模块、电机驱动模块、STM32单片机、OLED 显示模块等部分组成，其中单片机采用意法半导体公司生产的高性能、低功耗处理芯片STM32F103C8T6作为主控器。系统利用UWB定位技术完成小车对移动目标的测距，结合自主开发的加载串口数据解析、Kalman Filter距离滤波算法、角度计算算法、PWM电机调速算法、跟随算法，使小车向目标位置移动，从而实现小车对目标的自动跟随。
该套件包含一个标签模组，两个基站模组，一辆小车。

【详情】

UWB测距套件（DW1000）

TC42QS_EVB

47mm*26mm
（不包含天线）

基站/标签

TC42QS_EVB

●基于 DW1000 设计
●频段：3.7 GHz～4.2 GHz
●工作信道：2
●主控制器：STM32F103T8U6(36pin)
●供电接口：micro-USB(5.0V)/接线柱
●通信接口：micro-USB(5.0V)/串口(3.3V TTL)
●下载接口：SWD (VCC SDIO SCK GND)
●通讯距离：500m（无遮挡）@SMA 天线

【详情】

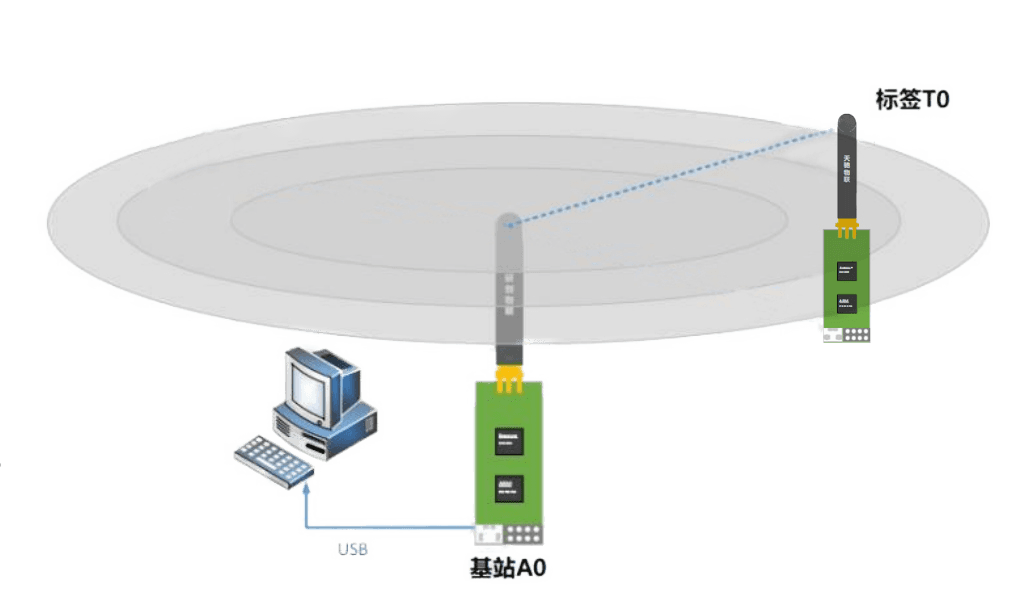

UWB测距套件

TC42QS_EVB
●电脑操作软件，设置成 Geo-Fencing Mode 模式。
●硬件组网，1基站TC42Q_EVB，1标签Tag
（TC42Q_EVB），也可以1基站多标签，基站 A0 必须存在。
●安装虚拟串口驱动。
●A0 基站通过 USB 连接电脑。
●打开上位机软件，所有的 Tag 用移动电源供电。
备注：此套件包含两块TC42Q_EVB开发板，TC42Q_EVB开发板可以做基站也可以做标签，有SMA、陶瓷天线、IPEX三款。

【详情】

UWB定位套件（DW1000）

TC42QS_EVB

47mm*26mm
（不包含天线）

基站/标签

TC42QS_EVB

●基于 DW1000 设计
●频段：3.7 GHz～4.2 GHz
●工作信道：2
●主控制器：STM32F103T8U6(36pin)
●供电接口：micro-USB(5.0V)/接线柱
●通信接口：micro-USB(5.0V)/串口(3.3V TTL)
●下载接口：SWD (VCC SDIO SCK GND)
●通讯距离：500m（无遮挡）@SMA天线

【详情】
TC42QS_EVB
UWB定位套件

●硬件平台搭建。
●硬件组网，至少需要3基站TC42Q_EVB+1 标签Tag（TC42Q_EVB），建议4基站+1 标签，也可以多标签。
●安装虚拟串口驱动。
●A0 基站通过 USB 连接电脑。
●打开上位机软件，除了A0基站，其他基站和标签用移动电源供电。
备注：此套件包含5块TC42Q_EVB开发板，源代码，原理图。TC42Q_EVB开发板可以做基站也可以做标签，有SMA、陶瓷天线、IPEX三款。

【详情】

PDOA定位套件 （DW3000）

标签TC43QP_EVB

TC43QP_EVB

136mm*70mm

基站TC43QI_EVB

TC43QI_EVB

136mm*70mm
（不包含天线）

●基于 DW3120 设计
●频段：6.0 GHz～9.0 GHz
●工作信道：信道5，信道9
●发射功率：-35dbm/MHZ～-62dbm/MHZ
●主控制器：STM32F429ZIT6
●供电接口：micro-USB(5.0V)
●通信接口：micro-USB(5.0V)
●下载接口：STLINK-V2
●通讯距离：30m（无遮挡）

【详情】
TC43Qx_EVB

PDOA定位套件

●环境搭建，需要注意TC43QI_EVB基站（双天线）和TC43QP_EVB标签的朝向。
●TC43QI_EVB 基站通过USB连接电脑。
●打开上位机软件，TC43QP_EVB 标签用移动电源供电
备注：TC43QI_EVB 基站（双天线）背部朝向标签，此 PDOA 定位套件包含了一个基站TC43QI_EVB和一个标签TC43QP_EVB，源代码，原理图和上位机代码。

【详情】

UWB定位套件（DW3000）

TC43QP_EVB

136mm * 70mm

基站/标签

TC43QP_EVB

●基于 DW3120 设计
●频段：6.0 GHz～9.0 GHz
●工作信道：信道5，信道9
●发射功率：-35dbm/MHZ～-62dbm/MHZ
●主控制器：STM32F429ZIT6
●供电接口：micro-USB(5.0V)
●通信接口：micro-USB(5.0V)
●下载接口：STLINK-V2
●通讯距离：30m（无遮挡）

【详情】
TC43QP_EVB

UWB定位套件

●硬件平台搭建组网，将开发板安装在支架上。
●安装虚拟串口驱动VCP1.4.0。
●基站A0通过USB连接电脑，进行供电该USB口亦可以进行数据通讯。
●打开上位机软件。
●所有标签Tag用充电宝供电，除A0外的基站用充电宝供电。
备注：此UWB定位套件包含了5块TC43QP_EVB开发板（4个基站和1个标签），源代码，原理图和上位机代码。

【详情】

IOS PDOA 定位套件（DW3000）

DWM3001CDK

62.5*43（mm）

基站或标签

DWM3001CDK

●基于 DW3110 设计
●频段：通道5 (6.5 GHz)和9(8 GHz)
●带蓝牙收发功能的Nordic nRF52833主控
●内置J-Link,可直接通过USB进行调试和烧录
●与FiRa™ PHY、MAC和认证开发完全一致
●适用于Apple Nearby Interaction技术开发的软件

【详情】
dwm3001cdk
IOS PDOA

定位套件

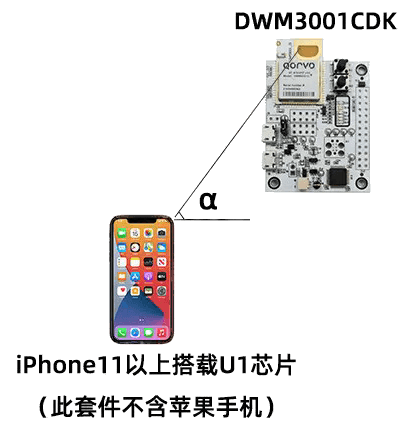

DWM3001CDK开发板需要自备苹果电脑和iPhone11以上的手机配合使用，此套件包含了DWM3001CDK开发板1块，苹果手机APP源代码和硬件源代码。

【详情】
