BP背板高速信号测试技术方案(BP Tester)

背景(Background):

传统测试方法
在服务器产品领域，有很多高速背板需要测试，一般的测试方法都是将背板接入主板，通过主板启动功能测试，验证背板的功能。

这种方法存在以下不足：

耗材成本高，损耗成本高
需要系统OS启动，花费较多时间
花费人力多，需要多人同时操作
配置复杂
故障定位困难，耗时久

测试方案(Solution)

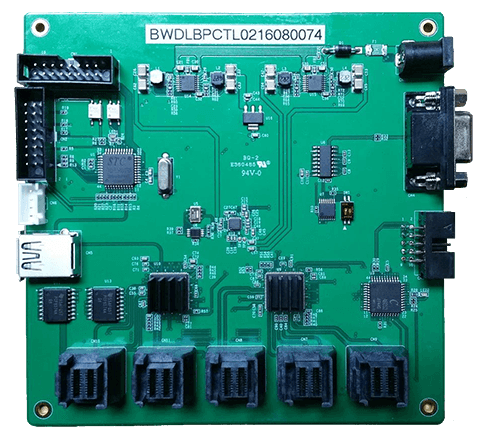

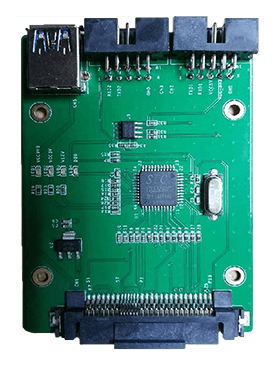

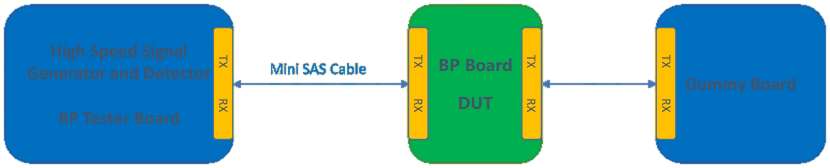

　　BP测试方案由BP Tester生成高速信号，发送到被测BP板，经过Dummy Board回环到BP Tester，在BP Tester对接收数据进行分析处理，检测被测BP板的质量，该方案可以涵盖各类高速信号，如USB2.0、USB3.1、SATA、SAS、PCIe等信号。同时也支持普通IO，I2C，SPI等串行接口测试，FRU烧录测试等功能。

方案特点(Feature)

BP高速信号测试方案特点
Ø 最大速率： 11.3 Gbps
Ø 可配置: 38Mbps, 0.6Gbps, 2.5Gbps,5Gbps, 10Gbps
Ø 差分输出，支持极性反转
Ø 伪随机二进制序列（PRBS）发生器与检测器
Ø 多种PRBS模式：PRBS7、PRBS15、PRBS31

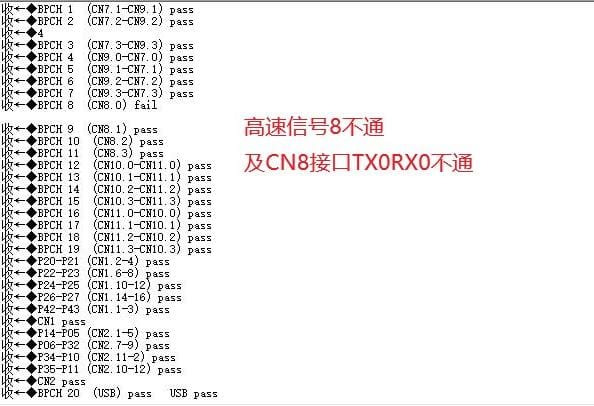

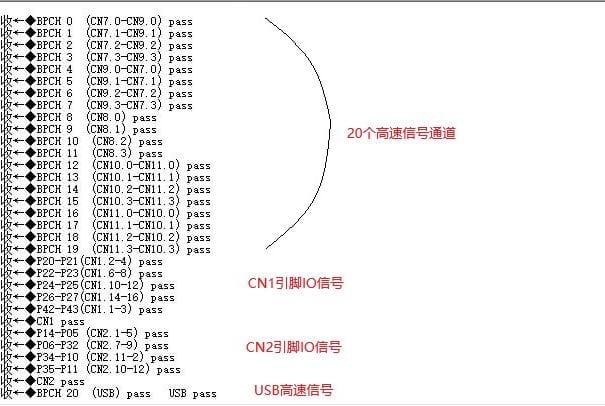

Ø 误码检测

BP测试方案优势
Ø 损耗小，成本小
Ø 无需OS启动，开机迅速
Ø 测试投入人力较少
Ø 配置简单，通过串口发送测试命令
Ø 故障定位容易，用时短
